ライブ配信は「止まった瞬間に信用を失う」世界です。
どれほど優れたカメラを使用していても、信号をつなぐケーブルに問題があれば、配信は簡単に途切れてしまいます。
カメラやスイッチャー、エンコーダーといった主要機材に注目が集まりがちですが、実は軽視されがちなケーブルの品質こそが、配信の安定性を大きく左右します。
ケーブルを選ぶ際には、コネクターの形状だけでなく、対応規格・伝送距離・ノイズ耐性・耐久性といった要素を総合的に確認することが重要です。これらを正しく理解して選ぶことで、配信の安定性や映像・音声の品質が大きく変わります。
今回はライブ配信で必須となる「映像」「音声」「通信」のケーブルを中心に、仕様と特徴を整理して選び方のポイントと注意点を解説します。
1. 映像ケーブル（SDI/HDMI）
カメラやスイッチャーの映像伝送に使用される主なケーブルは、SDIとHDMIです。どちらもデジタル映像信号を扱いますが、設計思想や用途の違いから特徴が大きく異なります。

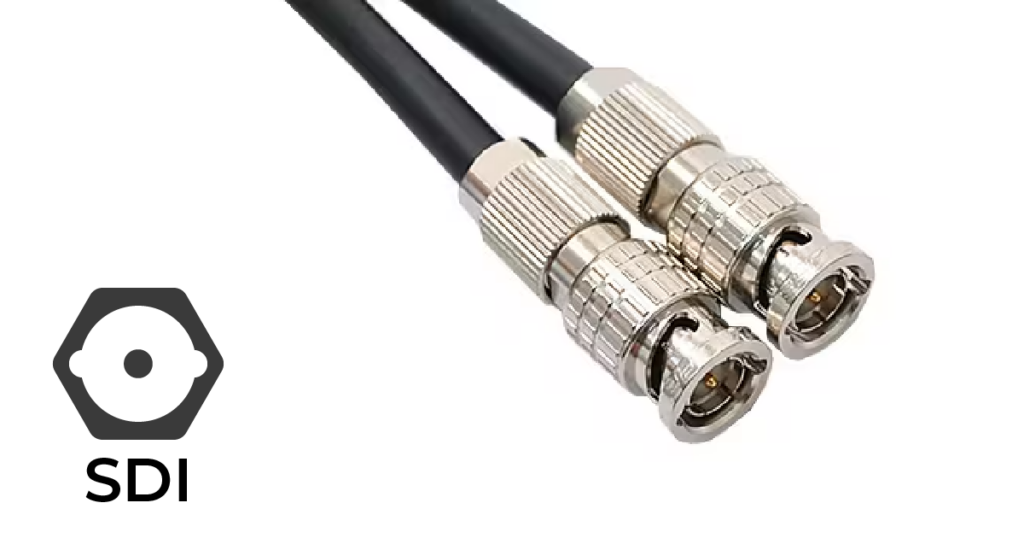

1-1. SDI（Serial Digital Interface）
SDIはSMPTE（米国映画テレビ技術者協会）によって標準化された、放送業界で広く使われているデジタル映像伝送規格です。75Ωの同軸ケーブルとBNCコネクターを使用します。
- ① 業務用途向け設計
映像・音声・タイムコードなどを1本で伝送可能
- ② ロック機構がある
BNCコネクターはツイストロック式で抜けにくい
- ③ 長距離伝送に強い
高品質な75Ω同軸ケーブルを使用すれば、数十〜100m以上の伝送が可能
- ④ ノイズ耐性が高い
シールド効果により電磁ノイズの影響を受けにくい
信頼性の高いメーカー例：カナレ電気、タツタ立井電線、BELDENなど
無線機器や測定機器、データ通信などでは50Ωの同軸ケーブルが使われることがあります。同じBNCコネクターでも内部仕様が異なります。用途に合わないものを使用すると、信号劣化やトラブルの原因になるため注意が必要です。
① SDIの規格と伝送距離の目安
SDIには複数の規格があります。世代が上がるほど周波数帯域が高くなり、1秒間に送れるデータ量（伝送レート）が増加します。一般的に伝送レートが高いほど信号が減衰しやすく、伝送距離が短くなります。
| 規格 | 伝送レート | 主な対応フォーマット | 伝送距離の目安 |
|---|---|---|---|
| 12G-SDI | 11.88Gbps | 2160p60 | 約40〜70m |
| 6G-SDI | 5.94Gbps | 2160p30 | 約60〜100m |
| 3G-SDI | 2.97Gbps | 1080p60 | 約100〜150m |
| HD-SDI | 1.485Gbps | 720p/1080i60 | 約150m前後 |
| SD-SDI | 270Mbps | 480i/576i | 200m以上 |
距離は高品質な75Ω同軸ケーブル使用時の一般的な目安です。実際の伝送距離はケーブルの種類や施工品質によって変動します。
ケーブルやコネクターは、規格に対応していなくても使用することは可能です。ただし、規格外のケーブルやコネクターを使った場合、伝送距離や信号品質は保証されません。安全かつ安定した伝送を行うためには、必ずケーブル・コネクターが対応規格を満たしているかを確認しましょう。

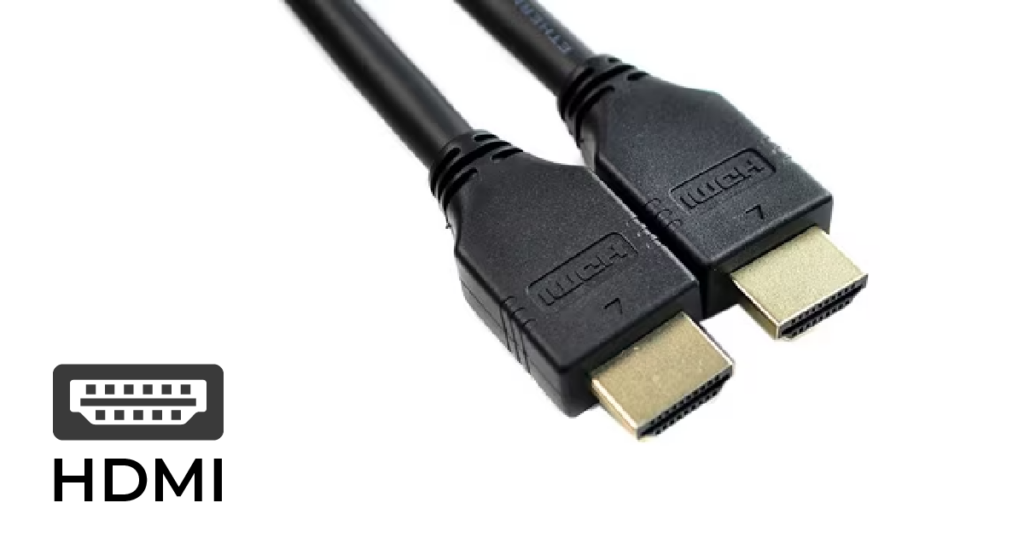

1-2. HDMI（High-Definition Multimedia Interface）
HDMIは民生用途を中心に普及しているデジタル映像・音声規格です。テレビ・PC・ゲーム機・家庭用カメラなど、一般向け製品に幅広く採用されています。
- ① 民生用途向け設計
映像・音声を1本で伝送可能、接続機器同士でフォーマットを自動調整する
- ② 対応機器が多い
特に民生機との互換性が高い
- ③ 安価で入手しやすい
家電量販店や一部コンビニなどで比較的安価に購入可能
SDIとは異なり、標準仕様ではロック機構がありません。ただ、一部の業務機器ではネジ固定式が採用されています。
① HDMIの規格と伝送距離の目安
HDMIにもいくつかの世代があり、それぞれで伝送レートが異なります。SDIに比べると長距離伝送には向かず、一般的には5〜10m程度が安定する目安です。
| 規格 | 伝送レート | 主な対応フォーマット | 伝送距離の目安 |
|---|---|---|---|
| HDMI 2.1 Ultra High Speed | 48Gbps | 2160p120/8Kp60 | 約3〜5m |
| HDMI 2.0 Premium High Speed | 18Gbps | 2160p60 | 約5〜10m |
| HDMI 1.4 High Speed | 10.2Gbps | 1080p60/2160p30 | 約10〜15m |
距離はパッシブケーブルを使用した場合の一般的な目安です。
② HDMIの接続方式

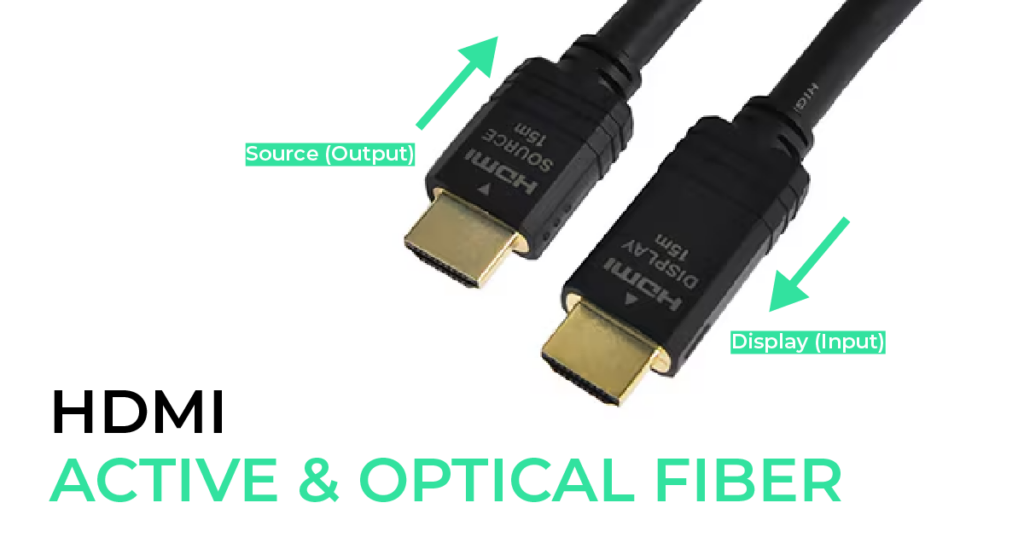

通常のHDMIケーブルは内部に回路を持たないパッシブ方式ですが、伝送距離を延ばすために信号を補正する回路を内蔵したアクティブ方式と光ファイバー方式があります。
パッシブ方式はケーブルを接続する方向を気にする必要はありませんが、アクティブ方式と光ファイバー方式は入力側と出力側のコネクターの向きが決まっています。長距離伝送が可能な反面、接続方向には気をつけるようにしましょう。
③ HDMI特有の機能と注意点
HDMIには家庭用機器で便利な機能が搭載されています。ただし、これらのHDMI特有の機能は、業務用途ではトラブルの原因になる場合があります。
接続機器間で、最適な映像フォーマットを決定するための識別情報のこと。解像度・リフレッシュレート・色情報などを自動で調整する。
意図しないフォーマットに勝手に変更される場合がある
著作権保護（コピー防止）機能のこと。送信側・受信側の両方が対応している必要があり、主にBlu-rayプレーヤーなどの再生機器を扱う場合は注意が必要。
非対応機器が混在すると映像や音声が出力されない
これらの自動通信プロセスは「ハンドシェイク」と呼ばれます。ハンドシェイクに失敗すると映像が出力されず、ブラックアウトする場合があります。その際は、機器の再起動、ケーブルの抜き差しや交換、分配器などを介さず直接接続する、電源を入れる順番を変更するといった対処で改善することがあります。
HDMIは接続機器の相性問題が起こりやすいため、事前検証を行うことが重要です。
1-3. SDI/HDMIの比較
長距離伝送の場合はSDIを使用するのが安全ですが、対応機器の多さではHDMIが優位と言えます。それぞれの特徴をおさえてケーブルや使用機器を使い分けることが大切です。
| SDI | HDMI | |
|---|---|---|
| ロック機構 | ◯ | △ |
| 長距離伝送 | ◯ | △ |
| ノイズ耐性 | ◯ | △ |
| 対応機器の多さ | △ | ◯ |
| 入手のしやすさ／価格 | △ | ◯ |
| ケーブルの方向性 | なし | あり（アクティブ・光ファイバー） |
| 接続機器の相性問題 | 少ない | 起こりやすい |
2. 音声ケーブル（XLR/TRS/RCA）
マイクやミキサーの音声伝送に使用される主なケーブルは、XLRとTRS、RCAです。
映像がデジタル化しているのに対し、音声はアナログ伝送が主流です。そのため、音声は「バランス接続」と「アンバランス接続」という構造の違いが重要になります。バランス接続はノイズ耐性が高く、アンバランス接続はノイズ耐性が低いため、音質や伝送距離に影響します。

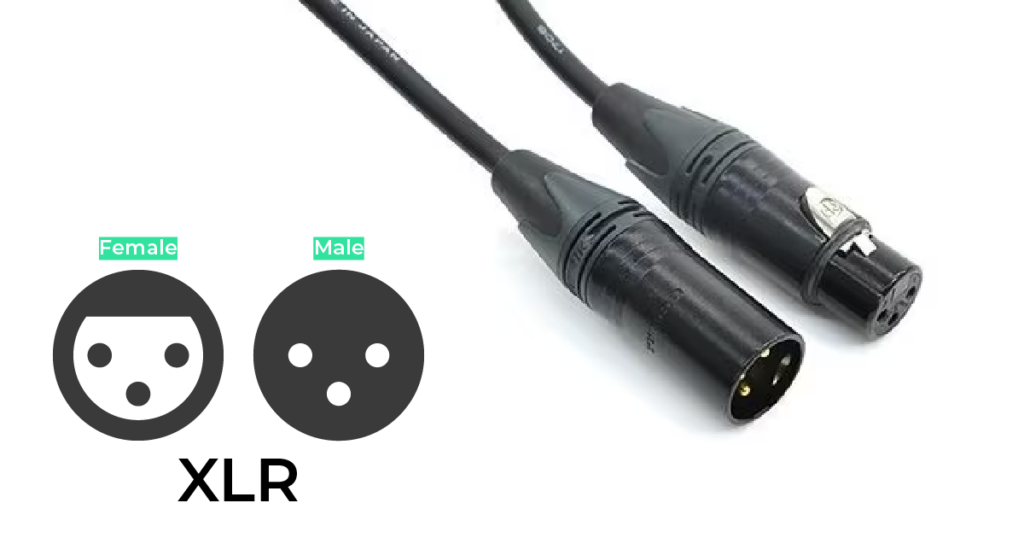

2-1. XLR
XLRは業務用音響機器で標準的に使用される、バランス接続用ケーブルです。アメリカのキャノン・エレクトリック社（Cannon Electric、現・ITTキャノン）が開発したため、別名キャノンケーブルとも呼ばれます。コネクターの形状はオスとメスがあるため、対応機器との接続時に確認が必要です。
- ① バランス接続
ノイズを打ち消す構造のため、外部ノイズの影響を受けにくい
- ② ロック機構がある
ラッチ式ロックにより、不意に抜けにくい
- ③ 長距離伝送が可能
数十mの引き回しでも安定
- ④ ファンタム電源供給が可能
コンデンサーマイクへの電源供給（+48V）に対応
信頼性の高いメーカー：ノイトリック（Neutrik）、ITTキャノン、カナレ電気、モガミ電線など
音声用では主に3ピンが使用されますが、電源用の4ピンや照明用の5ピンも存在します。

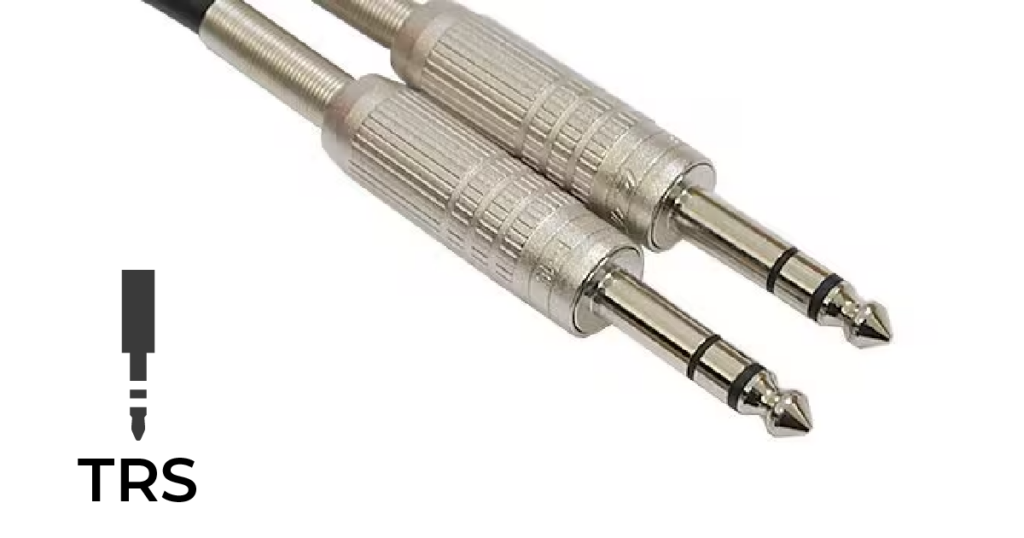

2-2. TRS
TRSは業務用機器から民生用機器まで広く採用されるバランス接続に対応した音声ケーブルです。コネクターはプラグ式で、サイズは1/4インチ＝6.35mm（標準フォーン）、3.5mm（ミニジャック）などがあります。
- ① バランス接続
XLRと同様に可能（機器依存）
- ② コンパクト
XLRより端子が小型で、接続のスペースを取らない
- ③ 汎用性が高い
楽器のライン出力、ヘッドホン、コンパクトミキサーなど幅広く使用
信頼性の高いメーカー：アンフェノール（Amphenol）、カナレ電気、オヤイデ電気など
① TRSの注意点
TRSには、ほかの音声ケーブルにはない注意点がいくつかあります。ノイズが発生しやすくなる場合があるため、注意が必要です。
バランス接続／アンバランス接続共用
TRSは、バランスモノラル信号とアンバランスステレオ信号の両方に使用されるため、用途を確認して接続する必要があります。バランス伝送するためには、端子・ケーブル・接続機器すべてがバランス接続に対応していなくてはいけません。
例えば、ミキサーなどはモノラルのバランス接続なのに対し、ヘッドホンなどの機器によってはステレオのアンバランス接続になる場合があります。

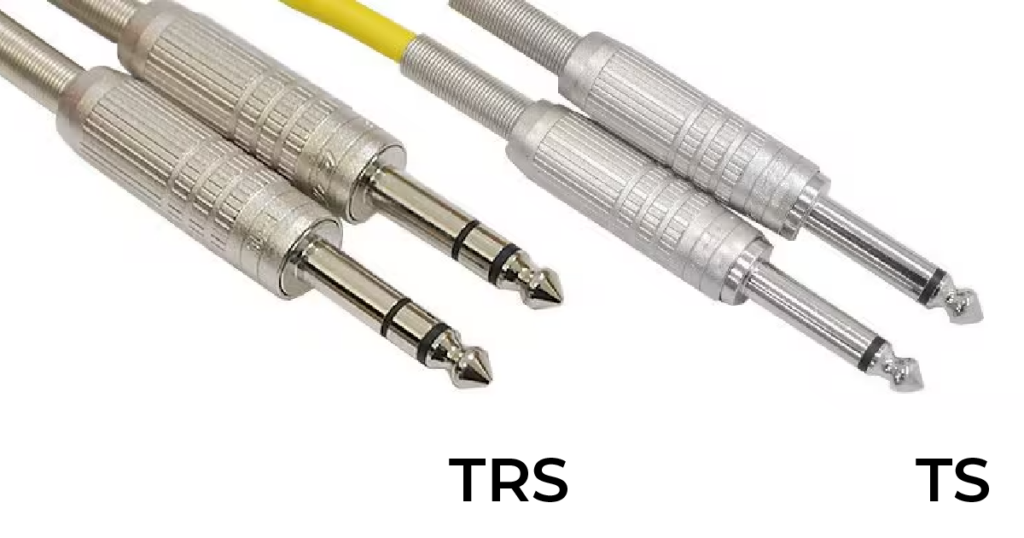

TSと形状が非常に似ている
アンバランス接続のTSとの見た目の違いは、リングの数だけです。内部の構造は違いますので、間違えるとノイズの影響を大きく受ける可能性があります。

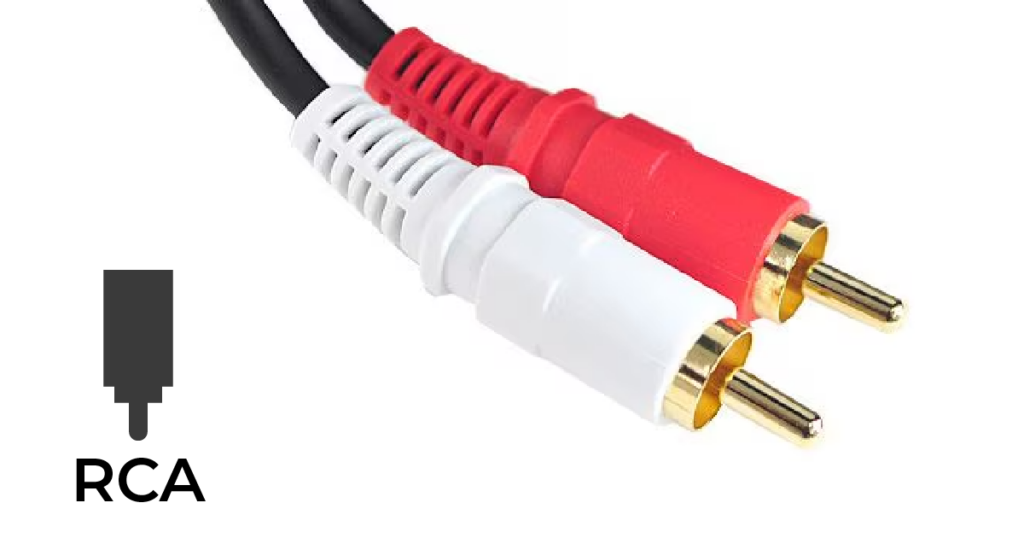

2-3. RCA
RCAは民生機器で広く使用されるアンバランス接続用ケーブルです。赤白の2本1組で使用されることが多く、家庭用オーディオ機器の標準的な接続方式です。
- ① アンバランス接続
ノイズ耐性が低い
- ② 安価で扱いやすい
テレビや家庭用オーディオ機器に多く採用
信頼性の高いメーカー：オヤイデ電気、フルテックなど
アナログ映像の時代には、映像伝送にも使用されていました。
2-4. XLR/TRS/RCAの比較
業務用途では、基本的にXLRを使用するのが最も信頼性の高い選択と言えます。接続機器の対応状況によっては、TRSやRCAも特徴を理解した上で適切に使用することが推奨されます。
| XLR | TRS | RCA | |
|---|---|---|---|
| 接続構造 | バランス | バランス／アンバランス | アンバランス |
| ロック機構 | ◯ | × | × |
| 長距離伝送 | ◯ | △ | × |
| ファンタム電源対応 | ◯ | × | × |
| 価格 | △ | △ | ◯ |
| 機器間の相性問題 | 少ない | 起こりやすい | 少ない |
3. 通信ケーブル（LAN/光ファイバー）
ライブ配信では、映像や音声だけでなく、ネットワーク通信を支えるケーブルも重要です。通信ケーブルは、主にLAN（イーサネット）と光ファイバーがあります。

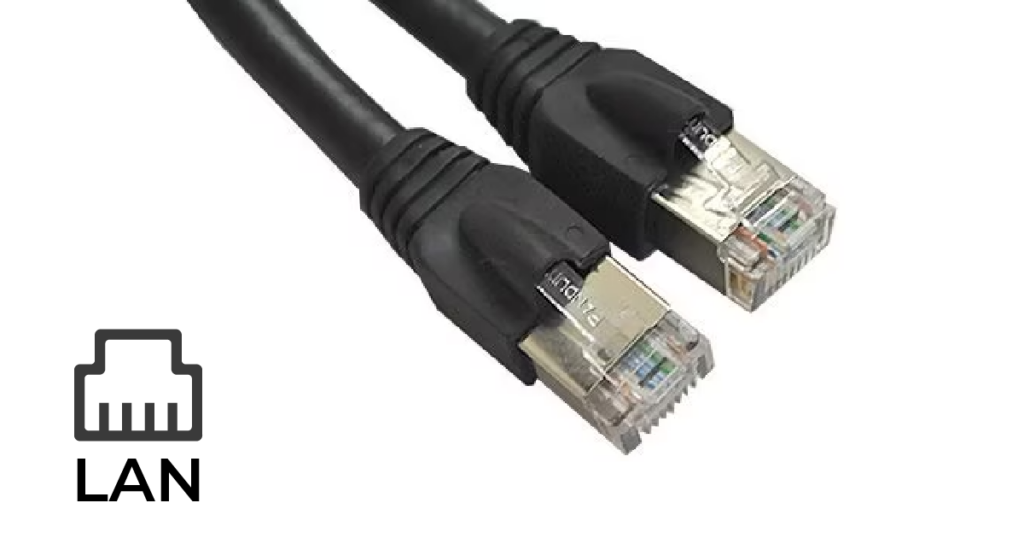

3-1. LAN
LANケーブルは、PC・スイッチャー・エンコーダー・配信機器などを接続する、最も一般的な通信ケーブルです。コネクターには、主にRJ45と呼ばれる簡易的なロック機構つきのコネクターが採用されています。
信頼性の高いメーカー：カナレ電気、BELDENなど
① LANの通信規格
LANケーブルを選ぶ際に最も重要になるのが「カテゴリー（Cat）」と呼ばれる通信規格です。これは性能によって分類されており、主に伝送帯域と最大通信速度が異なります。
| 通信規格 | 伝送帯域 | 最大通信速度 | 最大伝送距離 |
|---|---|---|---|
| Cat8 | 2000MHz | 25〜40Gbps | 約30m |
| Cat7 | 600MHz | 10Gbps | 100m |
| Cat6A | 500MHz | 10Gbps | 100m |
| Cat6 | 250MHz | 1Gbps（10Gbpsは55mまで） | 100m |
| Cat5e | 100MHz | 1Gbps | 100m |
ライブ配信用途では、主に以下が使われます。
- Cat5e → 一般的なネット回線や家庭環境向け
- Cat6/Cat6A → NDIなどのIP伝送・業務ネットワーク向け
② ノイズ耐性（UTP/FTP/STP）
LANケーブルは同じカテゴリーでも、シールドの有無でノイズ耐性が大きく変わります。特にライブ配信の現場では、長距離配線や照明・電源ケーブルの近くを通す場合にノイズ耐性が求められます。
- UTP（Unshielded Twisted Pair）
シールドのない一般的なLANケーブル、家庭やオフィスで最も広く使用される
- FTP（Foiled Twisted Pair）
ケーブル全体にシールドがあり、UTPよりノイズに強い
- STP（Shielded Twisted Pair）
ケーブル全体と内部にもシールドを持ち、FTPよりさらにノイズ耐性が高い
FTP/STPケーブルはノイズに強い反面、シールドの扱い方に注意点があります。
ネットワーク機器側がシールド対応である必要がある
FTP/STPとUTPは混在させない
これらを守らないと、シールドが機能せずノイズ対策にならない場合があります。機器・パッチパネル・ケーブルを含め、シールド対応で統一することが重要です。
製品仕様に「FTP対応／STP対応」「シールド対応」「Shielded RJ45」などの表記があるかを確認するか、機器側のRJ45ポートが金属で覆われている／接地端子がある場合はシールド対応の可能性が高いです。
なお、Cat7以上の規格ではSTPを前提としたGG45やTERAコネクターが定義されていますが、市販品の多くはRJ45互換タイプです。適切なシールド対策が行われていないと本来の性能を発揮できないため、注意が必要です。
③ PoE（Power over Ethernet）
一部の機器はPoEと呼ばれるLANケーブルを使って電力を供給する技術に対応しています。通常LANケーブルはデータ通信のみを行いますが、PoE対応機器では通信と電源供給を1本のケーブルで同時に行うことができます。
主に以下のような機器で使用されます。
- IPカメラ
- Wi-Fiアクセスポイント
- NDI機器
- VoIP電話
- 一部の配信機材
PoEを利用することで、電源コンセントがない場所でも機器を設置できるというメリットがあります。
- ① 配線を簡略化できる
LANケーブル1本で通信と電源供給が可能
- ② 設置場所の自由度が高い
天井や屋外など、電源が取りにくい場所にも機器を設置できる
- ③ 電源管理を一元化できる
PoE対応スイッチからまとめて電源管理が可能
ただし、送信側と受信側の両方がPoEに対応していないと動作しません。また、長距離伝送ではケーブル品質が重要になるほか、消費電力が大きいPTZカメラなどでは、供給電力の大きいPoE+やPoE++が必要になる場合があります。
3-2. 光ファイバー
光ファイバーは、光信号を使ってデータを伝送する通信ケーブルです。電気信号ではなく光を使用するため、LANケーブルよりも長距離伝送やノイズ耐性に優れています。
- ① 長距離伝送が可能
数百m〜数kmの通信が可能
- ② 電磁ノイズの影響を受けない
照明機材や電源ケーブルの近くでも安定
- ③ 非常に高速な通信が可能
10Gbps以上の通信に対応
主に以下のような用途で使用されます。
- 会場と中継車の接続
- 建物間ネットワーク
- 大規模イベント会場
- 放送設備
一般的なライブ配信の現場ではLANケーブル（Cat5e、6など）で十分なことが多く、光ファイバーを使用する機会はそれほど多くありません。主に長距離伝送が必要な現場、ノイズ環境が厳しい現場などで採用されるケースが多いと言えるでしょう。
4. 仕様だけではないケーブル選びのポイント
ここまでは、主にコネクターや規格などの仕様に関する特徴を整理しました。
- 規格に準拠した伝送速度や互換性
- ロック機構の有無
- 長距離伝送への対応
しかし、実際のライブ配信の現場では、仕様だけでは判断できないポイントも重要になります。ここでは、現場運用の視点からケーブル選びのポイントを紹介します。
4-1. 耐久性
ライブ配信の現場では、ケーブルの抜き差しや持ち運び、床への敷設などが頻繁に行われます。そのため、ケーブルの耐久性は重要な要素です。
耐久性の高いケーブルは、破損しにくい工夫がされています。
- 外装の強さ：摩耗や衝撃に強い素材
- コネクターの品質：抜けにくく壊れにくい機構や金メッキ接点を採用
- 内部構造の保護：断線やノイズに強いシールドや撚り線構造
- 柔軟性：やわらかくて曲げやすい
- 環境耐性：温度・湿度・油・薬品などの影響に強い
一方、耐久性が低いケーブルを使用すると、次のようなトラブルの原因になります。
- コネクターの接触不良
- ケーブル内部の断線
- 外皮の破損
特にHDMIのコネクターは頻繁に抜き差しすると接触不良が起こりやすく、LANケーブルのRJ45コネクターも爪が折れやすい傾向にあります。
こうしたトラブルは、映像や音声の途切れなど配信事故につながる可能性があります。特に安価なケーブルは耐久性が低い傾向にあります。また、耐久性の高いケーブルを選ぶことだけではなく、ケーブルを丁寧に扱うこと、破損がないか事前に確認することが重要です。
4-2. 取り回しのしやすさ
取り回しのしやすさは、主にケーブルの柔軟性（硬さ）に関係します。
硬いケーブルは、巻き癖や折れ跡が付きやすく、真っ直ぐに伸ばしにくい傾向があります。一方、やわらかくしなやかなケーブルは、配線がしやすく現場で扱いやすいという特徴があります。
取り回しが悪いケーブルは、次のような問題につながることがあります。
- 設営・撤収に時間がかかる
- 配線が乱雑になりやすい
- 見た目が悪くなる
ライブ配信では、安全で美しい配線を行うことも重要な要素です。取り回しがしやすいケーブルを選ぶことは、現場の効率や見栄えの面でもメリットがあります。
4-3. 長さ
ケーブルの長さも、現場では意外と重要なポイントです。
必要以上に長いケーブルを使用すると、次のような問題が発生しやすくなります。
- 配線が複雑になる
- 足を引っ掛けるリスクが増える
- ケーブル管理が難しくなる
一方で、短すぎるケーブルも機材配置の自由度を下げてしまいます。
ライブ配信の現場では、3m・5m・10m・20mなど、用途に応じた長さのケーブルを複数用意しておくことで、効率よく配線することができます。
また、余ったケーブルを床にまとめて置くとノイズの原因になる場合もあるため、適切な長さのケーブルを選ぶことが安定した配信につながります。
5. ケーブル変換で起こりやすいトラブル
ライブ配信の現場では、機材のコネクターが一致しない場合に変換ケーブルや中継コネクターを使用して延長接続を行うことがあります。しかし、ケーブルの種類によっては単純な変換では対応できない場合もあるため注意が必要です。
5-1. SDI/HDMIの変換
SDIとHDMIは、単純なケーブル変換では信号変換ができません。
- 必ず電源のあるアクティブ機器（コンバーター）を使用
また、HDMIはEDIDやHDCPなどの影響を受けるため、機器の組み合わせによっては映像が出力されない場合もあります。その場合は、EDIDエミュレーターなどを使用することで回避できる場合があります。
5-2. SDI/HDMIの延長
SDIは中継コネクターを使用して延長することが可能です。ただし、接続箇所が増えるほど信号減衰が大きくなるため、最大伝送距離が短くなる可能性がある点に注意が必要です。
HDMIにも中継コネクターは存在しますが、HDMIはもともと短距離伝送を前提とした規格です。そのため、単純な中継コネクターによる延長は信号劣化や通信不良が発生するリスクがあります。この場合、HDMIを一度SDIに変換して延長する方法があります。
また、SDI/HDMIで規格以上の長距離伝送が必要な場合、以下の方法が有効です。
- LANや光ファイバーを用いた延長器（エクステンダー）の使用
- リピーター（信号ブースター）の使用
- ST2110などへの変換によるIP伝送
- ワイヤレス伝送
5-3. XLR/TRS/RCAの変換
XLR/TRS/RCAも変換ケーブルや中継コネクターを使用して相互に変換することが可能です。ただし、音声ケーブルの変換では「バランス接続」と「アンバランス接続」の違いに注意する必要があります。
XLRやTRSはバランス接続に対応していますが、RCAはアンバランス接続です。そのため、次のような変換を行うと、バランス接続のメリットであるノイズ耐性や長距離伝送性能が失われる可能性があります。
- XLR/TRS → RCA：バランス → アンバランス
また、TRS端子は機器によって異なる場合があるため、接続前に仕様を確認することが重要です。
もうひとつ注意が必要なのが、LINE入力とMIC入力のレベル差です。機器によって入力レベルが違う場合があり、直接接続すると、次のような問題が発生します。
- MIC → LINE：音量が小さい、ノイズが目立つ
- LINE → MIC：音量が大きすぎて音が割れる、歪む
単純にケーブル変換だけでマイク／ラインのレベルを変換することはできません。プリアンプ（増幅器）やアッテネーター（減衰器）などを経由して、適正な入力レベルに調整することが重要です。
5-4. XLR/TRS/RCAの延長
XLRやTRSは変換ケーブルや中継コネクターを使用した延長接続が比較的容易です。特にバランス接続の場合はノイズ耐性が高いため、長距離でも安定した音声伝送が可能です。
ただし、アンバランス接続（RCAなど）の場合はノイズの影響を受けやすくなるため、長距離の延長には注意が必要です。
また、延長の際は次の点にも注意しないと、ノイズや音声トラブルが発生することがあります。
- ケーブル品質
- コネクターの接触不良
- 電源ケーブルとの近接
6. 番外編：電源ケーブル
映像や音声、通信ケーブルほど意識されませんが、多くの機材に必要となる電源ケーブルも配信の安定性に大きく関わります。
特に電源トラブルは配信停止に直結する重大なリスクです。そのため、電源ケーブルや電源環境も適切に設計することが重要です。
最後に、電源ケーブルを使用する際に意識しておきたいポイントを紹介します。
消費電力（ワット数）の管理
ライブ配信では、カメラ・スイッチャー・PC・モニターなど多くの機材を使用します。そのため、合計消費電力（ワット数）を把握することが重要です。例えば電源タップには、「合計1500Wまで」といった上限が設定されている場合があります。この上限を超えると、ブレーカーが落ちる、ケーブルが発熱するといったリスクがあります。
安全に運用するためにも、使用する機材の消費電力を把握し、余裕のある電源設計を行うことが重要です。
ケーブルの太さ
電源ケーブルには許容電流があり、ケーブルの太さによって安全に流せる電力が異なります。細いケーブルに大きな電力を流すと、発熱や電圧降下が起きる可能性があります。ライブ配信では複数の機材を同時に使用するため、発熱に強く取り回しのしやすい太めの電源ケーブルを使用すると安全です。
ロック機構
業務用の映像機材や一部の電源ケーブルには、ロック機構つきの電源コネクターが採用されていることがあります。特にイベント会場など人の出入りが多い現場では、抜け防止の観点から非常に有効です。
電源ノイズの遮断
電源ラインには、機器や照明などから発生する電気的なノイズが乗ることがあります。このノイズが音響機器に影響すると、ハムノイズや低周波ノイズが発生する場合があります。
音響機器は電源ラインを分けたり、電源コンディショナーを使用するといった対策を取ることが大切です。
コンセントの差し込み方向
意外と見落とされがちですが、コンセントの差し込み方向も配信の安定性に影響する場合があります。日本のコンセントは、左右の刃の幅が異なる極性つきプラグ（極性プラグ）が採用されていることがあります。極性があるプラグを無理に逆向きで接続したり、変換タップなどで極性が崩れたりすると、ノイズが発生するなどのトラブルにつながる場合があります。
もしノイズがどうしても消えない場合は、コンセントの差し込み方向が正しく接続されているか確認してください。
